REPRESENTATION
MENTALE ET
FIGURES
GEOMETRIQUES :
LA PERSPECTIVE CAVALIERE
La représentation traditionnelle des volumes permet de conserver le parallélisme des droites et la perception des angles égaux.
On représente couramment l’une des faces dans un plan perpendiculaire à la direction du regard de l’observateur.
Cette face est frontale.
SUR CETTE FACE, TOUTES LES PARALLELES RESTENT
PARALLELES.
LA FACE FRONTALE EST REPRESENTEE A L’ECHELLE : TOUTES SES
PROPRIETES
SONT CONSERVEES.
I.1 Voici deux vues d’un
même objet.
Représentez-les en perspective cavalière.
I.2
Une barre d’immeuble est constituée de 4 modules rigoureusement
identiques.
Le premier et le dernier module sont dessinés. Complétez le dessin en représentant les 2 modules manquants. Respectez les règles de la perspective cavalière !
Nous constatons que la perspective cavalière, en conservant le parallélisme, ne permet pas de représenter correctement la perception visuelle d’un espace à trois dimensions.
Il est donc évident que le dessinateur d’Art ou le peintre qui désire réaliser une œuvre figurative sera souvent dans l’obligation d’utiliser un autre mode de dessin pour rendre compte de l’espace tridimensionnel.
Avant d’aborder les différentes représentations, il me parait intéressant, voire indispensable de se livrer à différentes observations afin de bien prendre conscience des problèmes soulevés.
QUELQUES
OBSERVATIONS
Où les parallèles se
coupent… Où les angles droits sont aigus ou obtus…
Les
angles droits.
Munissez-vous d’une équerre (ou
d’un équivalent…).
Vous devrez la maintenir de telle manière que son plan soit TOUJOURS
perpendiculaire
à la ligne de visée et non
parallèle à l’objet visé

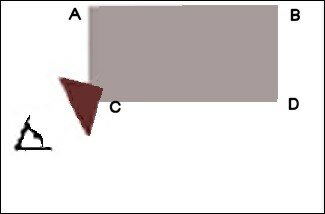

A l’aide d’une équerre, rechercher les angles droits dans une pièce. Ces
angles se superposent-ils comme l’angle droit de l’équerre ? Changer de position en observant les angles d’un même objet. Visez successivement les coin A et B puis C et D de votre dernière œuvre. |
On reconnaît un rectangle avec ses angles droits et ses côtés parallèles Mais est-ce bien un rectangle qui s’imprime sur notre rétine ?
De même, sur ce dessin, nous percevons les faces du dé comme des carrés mais…. !
Les parallèles
Munissons-nous maintenant de 2 règles que nous utiliserons un peu comme l’équerre de manière à les superposer par visée aux lignes parallèles que nous observerons. A
l’aide de deux règles, ou baguettes…, rechercher des
lignes parallèles dans une pièce. Changer
de position en observant ces bords parallèles de
votre tableau. Observer
aussi en se plaçant le plus près possible du sol. Répétez
l’opération en visant d’autres faces
rectangulaires. un
angle droit. |
Exercice
de synthèse
I.3 La
galerie Nuldenul a affiché ces 9
reproductions sur le même mur. Retrouver leur position
dans les différentes zones (A à I) sachant que vous êtes placé face au milieu du mur.
